Tutorial
Grundlagen Gehäuse 24Ghz Radarsensorik
Stand: 18.05.2020
Sie haben nun Ihren ersten Bewegungsmelder realisiert und möchten diesen im Freien betreiben? Da werden Sie um ein Gehäuse nicht herum kommen.
Tipps zur Gehäusewahl und -einbau
Wenn Sie den Sensor im Freien betreiben möchten, muss dieser natürlich vor Wind und Wetter geschützt werden. Ich empfehle hierzu ein fertiges Kunststoffgehäuse (PP, PE, ABS etc.) zu verwenden. Generell habe ich dabei gute Erfahrungen
mit den Gehäusen der Firma Bopla gemacht.
Beim Einbau ist noch auf folgendes zu achten:
- Abstand der Antenne zur Innenseite Gehäuse: 6mm (oder vielfaches davon: 12, 18, 24mm) Bei diesen Punkt bitte darauf achten, dass der Wert möglichst genau eingehalten wird um ein bestmögliches Ergebnis zu erzielen.
- Wandstärke der Abdeckung: 3mm
eher unkritisch, wenn möglich aber nahe dran. - Nicht unbedingt ein schwarzes oder weißes Gehäuse verwenden, da darin enthaltene Füll- bzw. Farbstoffe das Signal dämpfen können (aber nicht müssen) und damit auch die Reichweite einschränken können.
- Ausreichend Dimensionierung der Fläche vor dem Sensor (sonst kann es evtl. zu einer Verzerrung des Antennendiagramms kommen)
…ja super, jetzt mach ich schon das, was ich an anderen Tutorials nicht mag... viele gute Tipps aber nichts konkretes... also hier eine konkrete Empfehlung am Beispiel des IPM-165.
- Bopla Standargehäuse in grau
- Abstand Sensor zur Innenseite Deckel 6mm
- 3 mm Wandstärke des Deckels (wenn möglich, eher unkritisch)

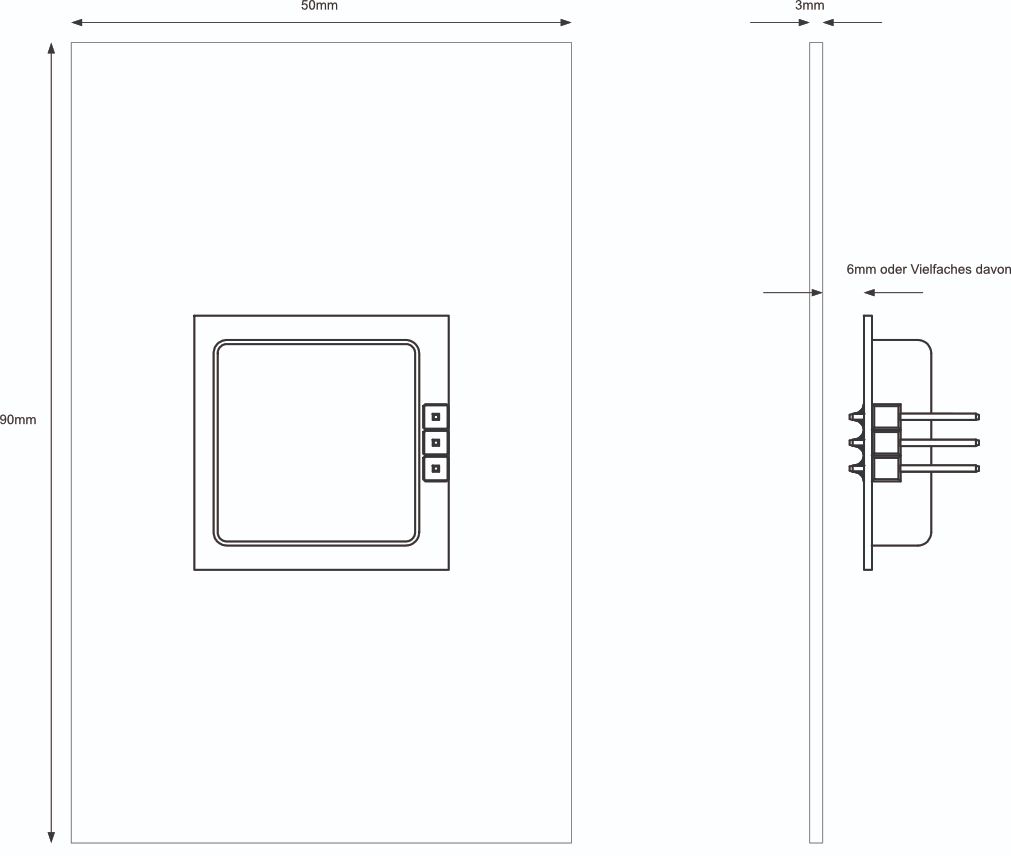

- Mindestgröße Deckel (IPM-165 mittig platziert): 50 x 90mm (siehe Skizze (bitte Orientierung des Sensors beachten!) )
Für den Einstieg sollten Sie damit gute Ergebnisse erzielen.
Achten Sie auf einen festen Verbau des Sensors, denn wie Sie sicher wissen ist es egal ob sich etwas vor dem Sensor bewegt oder sich ein statisches Objekt
vor dem Sensor befindet und sich der Sensor selbst bewegt.
Ich wünsche Ihnen Viel Erfolg beim Verbau. Wie gesagt, genannte Tipps gelten für die Bastler unter Ihnen und nicht für den kommerziellen Bereich bei dem es um Serienstückzahlen geht. Hier können die Dimensionierung etc. rechnerisch und messtechnisch viel genauer erfolgen!
