Mit dem Weidmann Elektronik S0 Lesekopf/S0 Adapter verpassen Sie keine Kilowattstunde mehr. Das Gerät zählt die vom Stromzähler ausgegebenen Impulse und zählt dadurch Ihren Stromverbrauch in kWh. Über die Zeit zwischen zwei Impulsen kann zusätzlich die momentane Leistung in Watt berechnet werden.
Beeschreibung:
• Mikrocontroller gestützter Lesekopf zur Erfassung des Stromverbrauchs über einen Pulsausgang am Stromzähler.
• Wahlweise über optische LED oder kabelgebundener Anschluss an vorhandener S0 Schnittstelle am Zähler.
• Kompatibel mit jedem handelsüblichen Stromzähler.
ACHTUNG: Die Voraussetzung für den Betrieb des Lesekopf ist ein Stromzähler mit Impulsausgabe über LED (XXXXX Imp/kWh) oder S0 Schnittstelle per Klemme. Die Impulsausgabe muss dabei auf Daten für Bezug ODER Lieferung beschränkt sein. Ein Mix aus beiden Daten kann vom Lesekopf nicht aufgelöst werden!
Features | |
---|---|
Erfassung von bis zu 2 Impulsschnittstellen gleichzeitig (Bezug 1.8.0, Lieferung 2.8.0) |
|
OLED Display mit Anzeige des Zählerstandes und momentane Wirkleistung in Echtzeit |
|
Einfache Klebemontage, rückstandslos entfernbar |
|
Protokoll nach DIN EN 62056-21 / IEC-62056-21 und somit kompatibel mit Datenlogger wie Emlog, iobroker, Volkszähler etc. |
|
Optionaler Anschluss für ein 5V Netzteil für eine unterbrechungsfreie Stromversorgung |
Spezifikationen | |
---|---|
Versorgungsspannung | 5V über USB und/oder externes 5V Netzteil mit MicroUSB Stecker |
Strom | <100mA |
Temperaturbereich | 0 - 70°C |
IC | FTDI FT232R USB-to-UART Serial Converter |
Typ | USB 2.0 |
Baudraten | 300-9600 Baud 7E1 |
Normen | DIN EN 62056-21 IEC-62056-21 |
Protokolle | ASCII Protokoll IEC-62056-21 |
Abmessungen | siehe Datenblatt |
Lieferumfang | |
---|---|

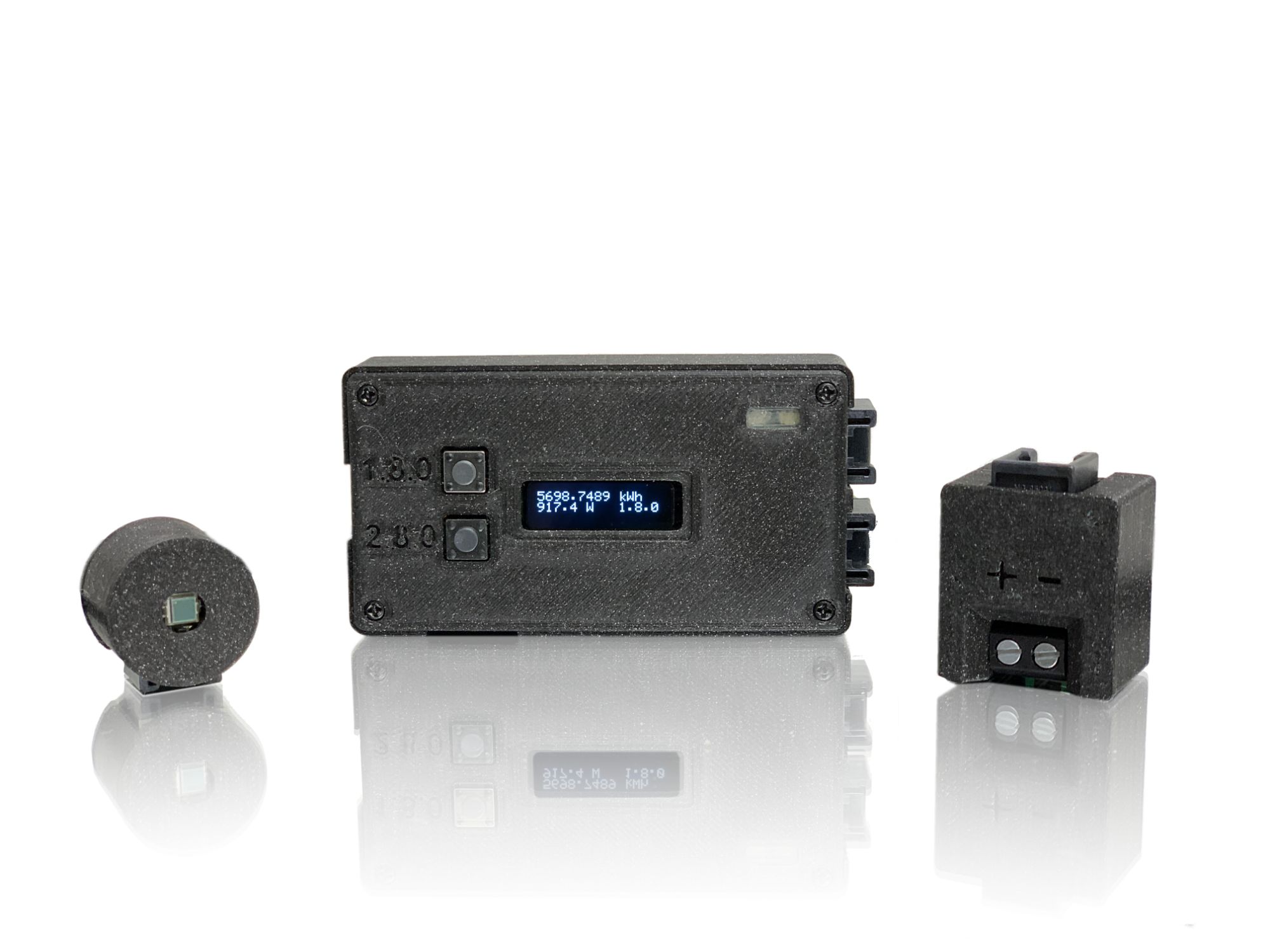

Weidmann S0 Box inkl. 3m USB Kabel |
|
LED Lesekopf inkl. 1m RJ10 Kabel |
|
S0 Adapter inkl. 1m RJ10 Kabel |
|
CD mit Treiber, Configtool, Firmware Update Tool, Dokumentation |
|
Befestigungskit mit Positionierhilfe |
|
Dieses Produkt wird in Deutschland hergestellt und ist konform zu der europäischen CE– und RoHS-Richtlinie.
Weitere Produktinformationen finden sie auf der Download Seite.
